Гибридная топология

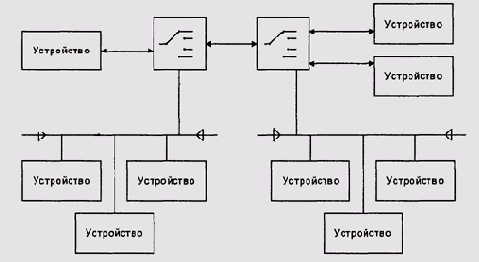

Рисунок 9.19. Гибридная топология


Во всех перечисленных случаях сохраняется логическая шинная топология: каждый потенциальный задатчик шины может обращаться по адресу к любому другому устройству, поэтому разработчикам программного обеспечения не всегда интересны детали реализации физического подключения устройств.
Шины (как физические, так и логические) находят широчайшее применение в вычислительной технике. В частности, один из важнейших сетевых протоколов канального уровня, Ethernet, начинал свою карьеру как последовательная шина с совмещением синхросигнала и данных, да и современные реализации этого протокола, хотя физически и представляют собой коммутируемую или, все реже и реже гибридную сеть, с логической точки зрения по-прежнему являются шиной.
Связь центральных процессоров с банками ОЗУ и внешними устройствами в подавляющем большинстве современных компьютеров осуществляется параллельными стробируемыми шинами.
В вычислительных системах общего назначения чаще всего используется топология с двумя или более шинами. Процессоры и память связаны системной шиной. К этой шине также присоединены один или несколько адаптеров периферийных шин, к которым и подключаются внешние устройства (Рисунок 9.20). Основное преимущество такого решения состоит в том, что одни и те же периферийные устройства могут использоваться в вычислительных системах с различными системными шинами. Высокоскоростные устройства, например дисковые адаптеры FC-AL у серверов или графические контроллеры у персональных компьютеров, иногда подсоединяются к системной шине непосредственно.
